Standardprofile für den Hallenbau

C-Riegel
Z-Pfetten

C-Riegel

Hauptanwendungen: Als Wandriegel vor oder zwischen den Stützen und zur Ausbildung von Fenster oder Torrahmen vertikal oder horizontal.
Material: S 320 GD+ Z 275 1,5-4,0 mm
Lochbild: nach Kundenwunsch
Fertigungslängen: bis 12.000 mm

C-Riegel, Abmessungen in mm

Typ	Steg-h	Gurt-b	Lippe-c	Dicke	Gewicht kg/mtr
105-15	105	80	23,0	1,5	3,60
105-20	105	80	26,0	2,0	4,83
105-25	105	80	29,5	2,5	6,11
105-30	105	80	32,0	3,0	7,39
120-15	120	90	23,0	1,5	4,02
120-20	120	90	25,5	2,0	5,37
120-25	120	90	27,5	2,5	6,46
120-30	120	90	29,5	3,0	8,11
140-20	140	90	23,5	2,0	5,63
140-25	140	90	27,0	2,5	7,11
140-30	140	90	29,5	3,0	8,59
140-35	140	90	30,0	3,5	9,98
140-40	140	90	31,0	4,0	11,35
150-20	150	90	33,4	2,0	6,11
150-25	150	90	34,0	2,5	7,59
150-30	150	90	35,5	3,0	9,12
150-35	150	90	37,5	3,5	10,68
150-40	150	90	38,5	4,0	12,15

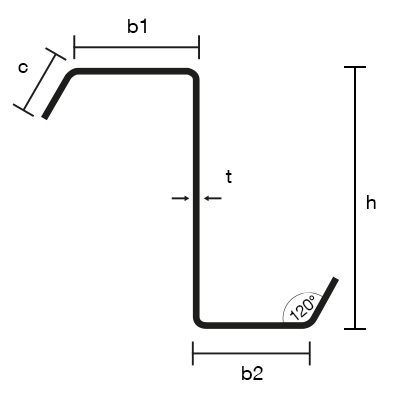

Z-Pfetten

Anwendungen: Unterkonstruktion für Trapez und Wellprofile als Einfeldträger oder als Koppelfeld System.
Material: S 320 GD+ Z275 2,0-3,0 mm
Lochbild: nach Kundenwunsch
Fertigungslängen: bis 12.000 mm

Z-Pfetten, Abmessungen in mm

Typ	Steg-h	Gurt-b1	Gurt-b2	Lippe-o	Dicke
Z140-20	140	66	59	21,0	2,0
Z140-25	140	66	59	20,5	2,5
Z140-30	140	66	59	25,0	3,0
Z160-20	160	71	64	30,5	2,0
Z160-25	160	71	64	32,0	2,5
Z160-30	160	71	64	34,0	3,0
Z180-20	180	71	64	20,5	2,0
Z180-25	180	71	64	22,0	2,5
Z180-30	180	71	64	24,0	3,0
Z200-20	200	76	69	20,0	2,0
Z200-25	200	76	69	20,0	2,5
Z200-30	200	76	69	24,0	3,0
Z220-20	220	76	69	20,0	2,0
Z220-25	220	76	69	20,5	2,5
Z220-30	220	76	69	24,0	3,0
Z240-20	240	81	74	20,0	2,0
Z240-25	240	81	74	20,5	2,5
Z240-30	240	81	74	26,0	3,0
